閥門密封面堆焊
閥門密封面一般采用堆焊工藝熔焊，閥門密封面堆焊質量和生產效率，不僅取決于堆焊材料，而且很大程度上還取決于先進的堆焊工藝方法和自動化設備。閥門堆焊方法中最具應用前景的當屬激光熔覆技術。它是利用具有高能密度的激光束使某種特殊性能的材料快速熔凝在基體材料表面并與基體形成冶金結合，構成與基體成分和性能完全不同的高性能合金熔覆層。
激光熔覆工藝因具有熱輸入準確控制，焊接速度高，冷卻速度快,熱畸變小,厚度、成分和稀釋率可控性好的特點，可以獲得組織致密、高性能(如耐磨性、耐腐蝕性能、抗氧化性能、熱障性能、熱氣蝕和沖蝕磨損等)的合金堆焊層，具有傳統堆焊方法所不具備的優勢，因此，將激光熔覆技術應用于密封面的強化受到了國內外廣泛的重視，并已在眾多領域獲得應用。

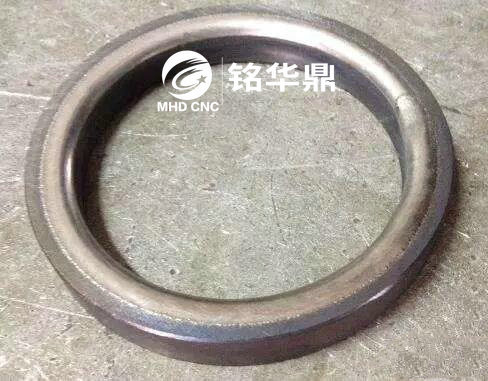

在閥門密封面奧氏體基體上采用激光堆焊工藝熔覆Co基合金，并與等離子噴焊層和電弧堆焊層進行對比，試驗結果表明激光熔覆獲得的強化層表面光滑平整，一次激光熔覆層能達到3mm。熔層組織與其它傳統堆焊工藝相比，廢品率小于5%, 晶粒顯著細化，稀釋率小，成品率高，在強酸、強堿介質中腐蝕率最低。而且還測試了涂層的硬度和耐磨性, 激光熔覆層的平均硬度達到HV740-860, 而等離子弧堆焊層平均硬度只有HV520-560。兩種強化工藝下的堆焊層經過3000次沖擊，磨損量分別為1. 2mg和2. 53mg。
激光熔覆技術是一種有前景的先進表面處理技術，是提高閥門密封面質量的有效途徑,并已成功進入應用階段。釆用激光熔覆技術、控制熔覆層的成分和選擇合理的熔覆工藝可使基體獲得其它表面強化技術難以得到的性能，充分發揮原材料的潛力。
